서지흡수기(SA) 설치

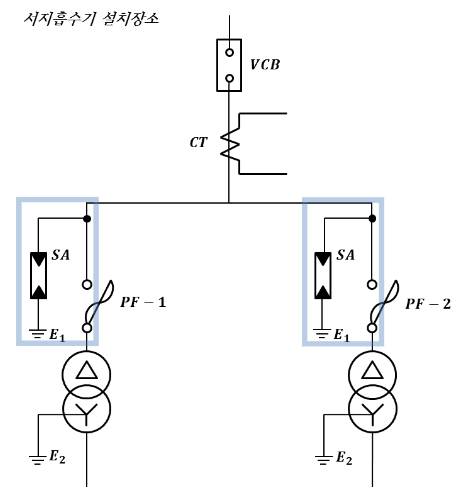

1. 설치장소
VCB(진공차단기)에 적용하며 개폐서지를 발생하는 차단기 후단과 부하측 사이에 설치한다.

2. 적용범위
전동기, 변압기(몰드식, 건식)에 적용하며, VCB와 유입변압기를 사용시는 설치하지 않아도 된다.

3. 용어의 정의
급격한 충격 침입파 에 대하여 기기를 보호할 목적으로 피보호기기의 단자와 대지간에 접속하는 보호콘텐서 또는 이와 피뢰기를 조합한 것이다.
(차단기의 투입,차단시에는 서지가 발생되며 경우에 따라서는 선로에 중대한 영향을 미치므로 전동기,변압기 등을 서지로부터 보호할 수 있는 서지흡수기의 설치가 권장되고 있으며 특히 몰드변압기 및 전동기에 VCB를 설치하는 경우에는 변압기의 보호를 위해 최근에는 반드시 설치하고 있다.)
